CFD Convergence Watch
CFD 해석의 수렴 이력을 시각화하고, 이동평균 비교로 수렴을 자동 판정하는 도구
목차
개요

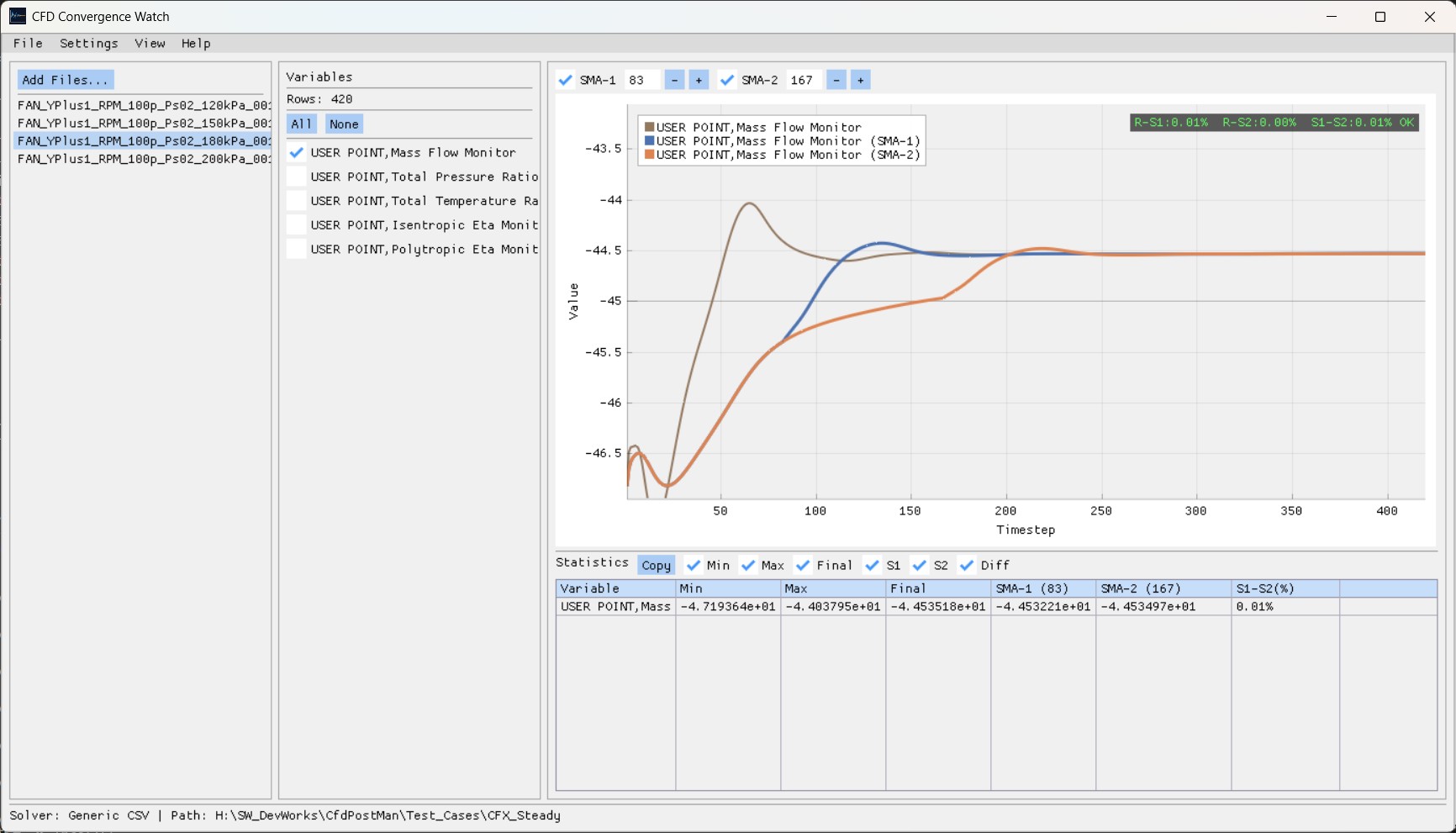

CFD Convergence Watch는 ANSYS CFX, Fluent, FlexCompute Flow360, SU2 등의 CFD 해석기에서 출력되는 모니터 변수 이력을 한 화면에서 시각화하고, 이중 단순이동평균(SMA) 비교로 해석의 수렴 여부를 자동 판정하는 경량 데스크톱 도구입니다.
CL, CD, CM 등 모니터링 변수의 진동·정상/비정상 추세를 한눈에 확인하고, 수렴 지표를 색상으로 구분 표시하여 해석 자동화 파이프라인에서 수렴 판정 단계에 바로 활용할 수 있습니다.
오픈소스 및 다양한 상용 솔버 출력 파일을 모두 지원합니다. CFX 결과 파일(.res)에서 USER POINT 모니터 데이터도 자동으로 추출합니다.
이런 경우에 사용합니다
정량적 수렴 판정
"눈으로 보고 판단"하던 수렴 여부를 두 SMA 라인 비교로 객관적·반복가능한 기준으로 평가
해석 자동화 파이프라인
파라미터 스윕·최적화 워크플로우의 수렴 판정 단계에서 무인으로 결과를 검토할 때
다중 케이스 비교
여러 해석 결과의 모니터 변수를 한 화면에 동시에 띄워 추세·수렴 속도를 비교
CFX USER POINT 추출
CFX .res 파일에 들어있는 USER POINT 모니터 이력을 별도 후처리 없이 CSV로 자동 추출
작동 원리
파일 또는 폴더 로드
.csv, .out 등 CFD 솔버 출력 파일 또는 CFX .res 결과 파일을 불러옵니다.
CFD 솔버 프리셋 지정
설정에서 CFX, Fluent, Flow360, SU2 또는 Generic CSV를 선택하면 X축·변수 파싱 규칙이 자동 적용됩니다.
변수 선택
Variable Panel에서 CL·CD·CM 등 표시할 모니터 변수를 체크합니다.
SMA 윈도우 설정
서로 다른 윈도우 크기의 SMA-1, SMA-2 두 라인을 동시 계산하여 수렴 추세를 시각화합니다.
수렴 지표 자동 판정
SMA-1 ↔ SMA-2 차이를 기준으로 OK / ~ / X 색상 마커가 차트 위에 표시됩니다.
통계 테이블 확인
평균·SMA 값 등 상세 수치를 탭 구분 포맷으로 보여주며, 클립보드 복사로 엑셀로 바로 옮길 수 있습니다.
수렴 판정 임계값
- OK — 두 SMA 차이 < 0.1%
- ~ — 두 SMA 차이 < 1.0%
- X — 두 SMA 차이 ≥ 1.0%
주요 기능
이중 SMA 비교
서로 다른 윈도우의 두 단순이동평균을 동시 표시하여 수렴 안정도를 정량적으로 평가
색상 코딩 수렴 오버레이
OK / ~ / X 마커로 수렴 상태를 한눈에 표시
대화형 차트
팬·줌·자동 맞춤, 다중 변수 동시 비교, ImPlot 우클릭 옵션 메뉴
통계 테이블 + 엑셀 호환
탭 구분 포맷으로 클립보드 복사하여 엑셀에 그대로 붙여넣기
CFX USER POINT 자동 추출
.res 파일에서 USER POINT 모니터 데이터를 _userpoints.csv로 추출
3가지 테마
Dark / Light / Classic 테마 지원, 패널 레이아웃 커스터마이징
지원 솔버
| 솔버 | 지원 모드 | 파일 형식 |
|---|---|---|
| ANSYS CFX | Steady | .csv / .res |
| ANSYS Fluent | Steady / Transient | .out |
| FlexCompute Flow360 | Steady / Transient | .csv |
| SU2 | Steady | .csv |
| Generic | — | .csv |
시스템 요구사항
| 운영체제 | Windows 10 / 11 (64-bit) |
| 그래픽 | DirectX 11 호환 GPU |
| 입력 파일 | CSV / OUT (CFX, Fluent, Flow360, SU2, Generic) · CFX .res |
| 출력 파일 | 통계 테이블(클립보드, 탭 구분) · _userpoints.csv |
