BladeXtractor
3D 터보기계 블레이드에서 정확한 에어포일 단면을 추출하는 도구
목차
개요
BladeXtractor는 축류 압축기, 프로펠러, 터빈 블레이드 등 이미 존재하는 3D CAD(STEP) 형상으로부터 특정 Span의 Stream Surface에서 에어포일 프로파일 점 좌표를 자동으로 추출하는 도구입니다.
터보기계 블레이드 작업을 하다 보면, 3D CAD 형상은 있지만 정확한 에어포일 점 좌표가 필요한 경우가 자주 있습니다. BladeXtractor는 STEP 파일로부터 원하는 Span 위치의 에어포일 단면을 자동으로 추출하여, 바로 사용 가능한 점 좌표 데이터로 변환해 줍니다.

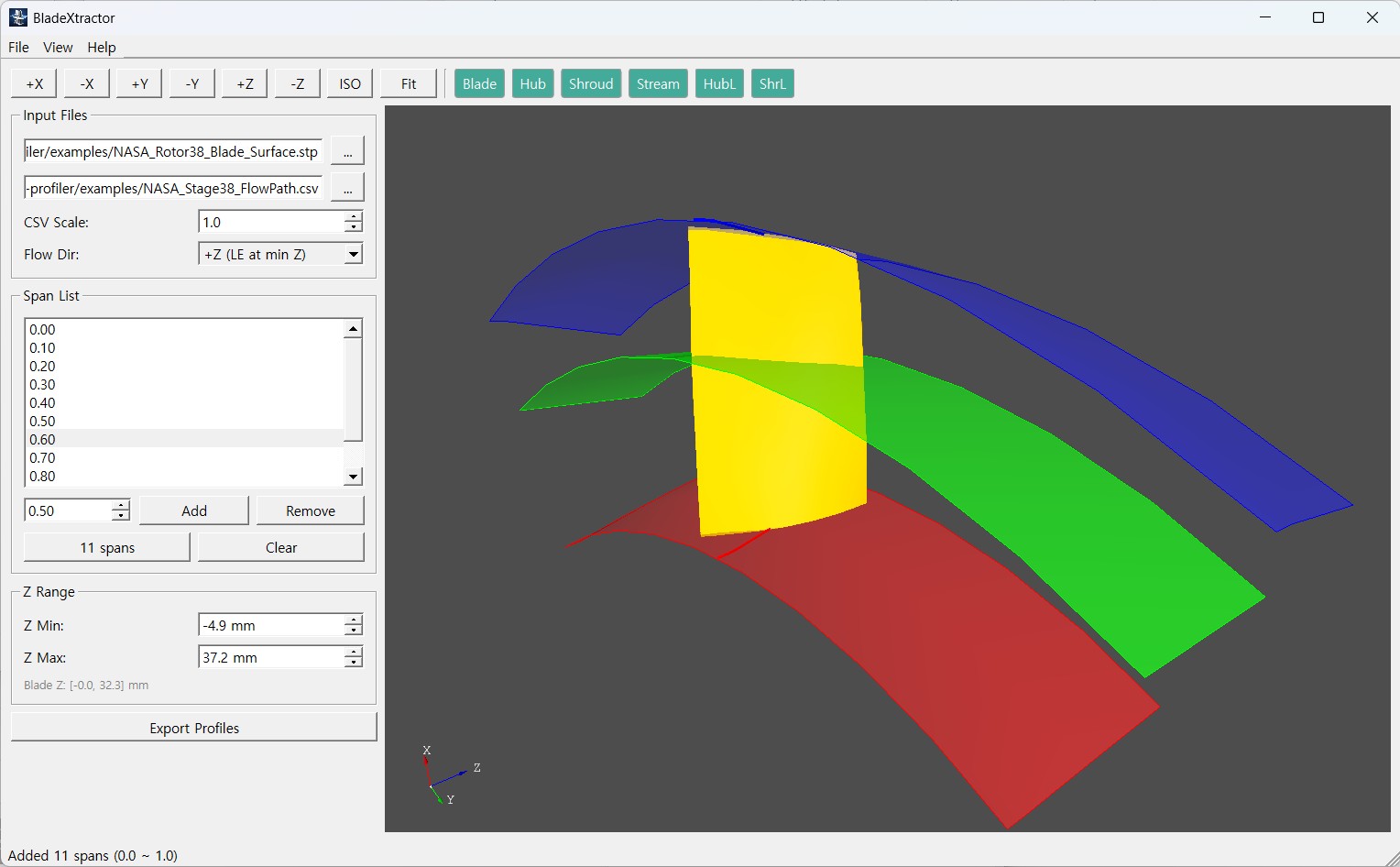

GUI 프로그램과 CLI(명령줄) 프로그램을 모두 제공하여, 해석 자동화에 사용될 수 있습니다.
이런 경우에 사용합니다
역설계 (Reverse Engineering)
기존 블레이드의 형상을 분석하여 설계 파라미터를 추출하거나, 새로운 설계의 기초 데이터로 활용
CFD 격자 생성
전산유체역학 해석을 위한 격자 생성 시, 정확한 블레이드 표면 점 좌표가 필요할 때
블레이드 설계 검증
CAD 모델이 설계 의도대로 생성되었는지 단면 형상을 확인하고 검증
타 소프트웨어 연동
다른 터보기계 설계/해석 도구로 형상 데이터를 전달할 때
작동 원리
블레이드 STEP 파일 로드
기존 3D 블레이드 형상을 불러옵니다.
Flow Path 로드
자오면(meridional plane)의 유로 형상을 정의합니다.
Stream Surface 생성
지정된 Span 위치에서 회전면(Stream Surface)을 생성합니다.
교차선 추출
블레이드와 Stream Surface의 교차선(Airfoil)을 계산합니다.
점 좌표 출력
교차선을 균등 분할하여 3D 점 좌표(X, Y, Z)를 출력합니다.
출력 형식
터보기계 격자생성 도구와 호환되는 .curve 포맷으로 출력합니다.
출력 파일 구성
Blade_profile.curve- 블레이드 프로파일 (모든 Span)Blade_hub.curve- Hub 곡선Blade_shroud.curve- Shroud 곡선Blade_debug.stp- 디버그용 STEP (옵션)
시스템 요구사항
| 운영체제 | Windows 10/11 (64-bit) |
| 디스플레이 | 1280x800 이상 권장 |
| 입력 파일 | STEP (*.stp, *.step), CSV |
| 출력 파일 | TEXT(*.txt, *.curve) |
